ทางกลับประมาณปี 1998 ฉันได้รับคำขออ้างงานที่เกี่ยวข้องกับการเชื่อม 200 หรือรอบ ๆ ส่วน

ฉันไม่ได้มีเครื่องกลึงเชื่อมหรือจานเสียง แต่ฉันยกงานขึ้นมาและได้รับมัน

เรื่องคือฉันควรจะทำ 100 ชิ้นต่อเดือนเป็นเวลาหลายปี แต่ฉันเคยได้ยินเพลงและเต้นรำก่อนดังนั้นฉันจึงดำเนินการด้วยความระมัดระวังและสร้างแผ่นเสียงของตัวเองสำหรับชิ้นส่วนเหล่านี้สำหรับการสั่งซื้อครั้งแรกของ 200 ชิ้นส่วน

ต่อไปนี้เป็นวิดีโอเพิ่มเติมที่แสดงชิ้นส่วนเชื่อม tig บนแผ่นเสียง ...

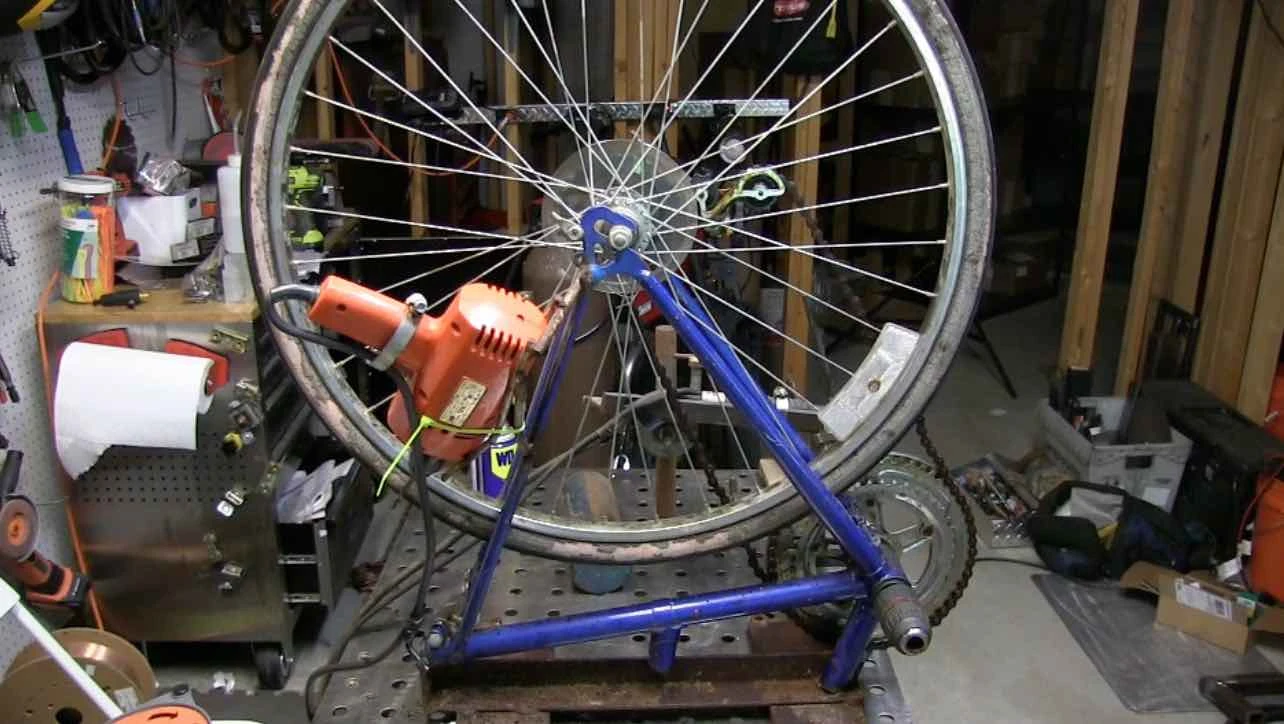

ฉันตัดจักรยานเก่า 12 รอบครึ่งและใช้ปลายด้านหลัง

ฉันมีเพลากลึงที่จะแทนที่เพลาเหยียบและมีหัวข้อเปิดมันเพื่อยอมรับ chuc เจาะง่าย



เนื่องจากชิ้นส่วนมีขนาดเล็กมากและเบาฉันตัดสินใจที่จะทำเครื่องเชื่อมโลหะ DIY นี้โดยเฉพาะสำหรับงานและ 3/8 "ดอกสว่านขนาดหนักมากถือชิ้นส่วน

ฉันใช้แท่งกลมขนาด 1/4 นิ้วเพื่อเป็นแท่นวางสำหรับมอเตอร์สว่านความเร็ว Kmart 3/8 "ที่ฉันหยิบขึ้นมาในราคาขายที่สนามสำหรับ 5 เหรียญ

ฉันยกชิ้นส่วนกลมขนาด 1/4 นิ้วในเครื่องเจาะและปรับแท่นรองเพื่อให้ยางรอบพวงมาลัยขับยางยาง

ในเกียร์ 12 มีการลดเกียร์เพียงพอเพื่อค่อยๆหมุนส่วน 2 "... 1/4" รอบหุ้นจะหมุนเพียงความเร็วที่เหมาะสมและฉันจะได้รับมันโทรออกในด้านขวาเพียงใช้สายยึดท่อเมื่อเรียก

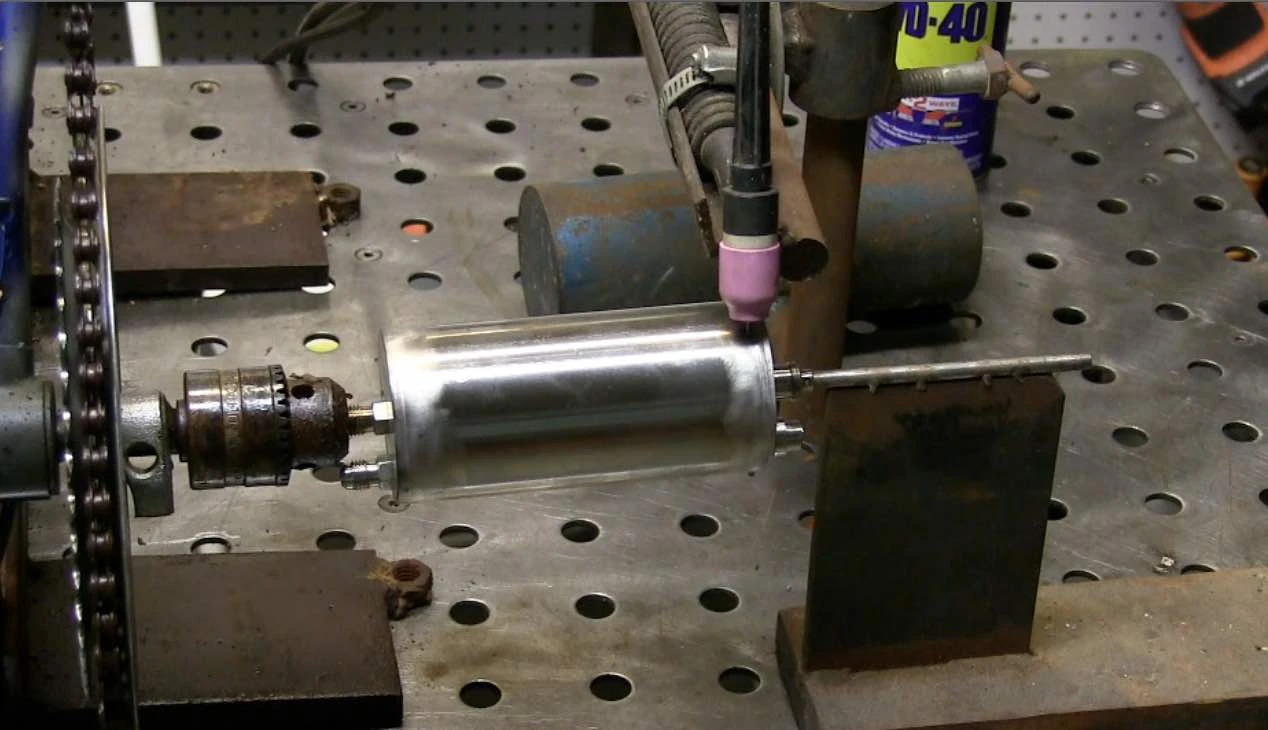

ฉันทำสต็อกหางที่มีความสูงเช่นเดียวกับสายกลางของดอกสว่านและฉันใช้ 1/4 "ชิ้นส่วนของท่อสแตนเลสที่จะแนบท่อล้าง.



ที่ยึดไฟฉายถูกสร้างขึ้นจากน้ำหนักตัวนับเก่าและฉันปรับแต่งการปรับเปลี่ยนง่ายๆบางอย่างเพื่อให้ฉันสามารถวางตำแหน่งได้อย่างง่ายดาย

ชิ้นส่วนที่ฉันเชื่อมไม่ต้องใช้ฟิลเลอร์เมทัลดังนั้นฉันสามารถทำสิ่งอื่น ๆ ได้เมื่อเริ่มเชื่อม

ฉันยังติดตั้งสวิตช์จับเวลาเพื่อแทนที่เท้าเหยียบและหมดเวลาเชื่อมเพื่อที่จะทำให้การปฏิวัติบวกประมาณ 1/4 "และจากนั้นเปลี่ยนจะเปิดใช้งานฟังก์ชั่นเติมปล่องภูเขาไฟเมื่อมิลเลอร์ของฉัน syncrowave 250

คำพูดสุดท้ายเกี่ยวกับเครื่องเชื่อมของฉัน

มันเป็นชุดที่บ้าที่ดูเส็งเคร็ง แต่รอยเหมือนแชมป์

มันทำให้ฉันได้

เมื่อฉันได้รับคำสั่งที่สองเป็นจำนวน 200 ชิ้นฉันรู้สึกมั่นใจในการดึงไกเกี่ยวกับเครื่องกลึงเชื่อมที่ใช้มากขึ้น

ดังนั้นฉันสั่งหนึ่งออกอีเบย์และใช้เวลาประมาณ $ 2,500 กับมัน ไม่ดีที่สุดของมันออกมี แต่จะทำงานได้ดีขึ้นกว่าแบบ DIY เศษจักรยาน

แต่เดาอะไร!

ฉันไม่เคยได้รับใบสั่งอื่นสำหรับชิ้นส่วนเหล่านั้น

ไม่เสียใจสรรพ ... ฉันใช้เครื่องเชื่อมของฉันหลายครั้งต่อปีและได้จ่ายเงินสำหรับตัวเองหลายครั้งกว่า

แต่อย่างสุจริตฉันใช้ positioner จานเสียงส่วนทางมากกว่าที่ฉันใช้ tailstock และผู้ถือไฟฉาย แต่การตั้งค่าทั้งหมดจะดีที่มีในบางส่วน

นี่เป็นภาพบางอย่างเกี่ยวกับสิ่งที่สัญลักษณ์เชื่อมจะมีลักษณะเช่น

รูปแรกนี้เป็นส่วนเชื่อมร่องร่อง ขนาด 1/8 หมายถึงความลึกของการเตรียมถ้าอยู่ในวงเล็บก็จะบ่งบอกถึงการเจาะ




รูปด้านล่างมีสัญลักษณ์การเชื่อมรูปแบบง่ายๆซึ่งต้องใช้รอยเชื่อมขนาด 1/8 นิ้วจากด้านลูกศรด้านลูกศรอยู่ด้านล่างของเส้นอ้างอิงเสมอ
